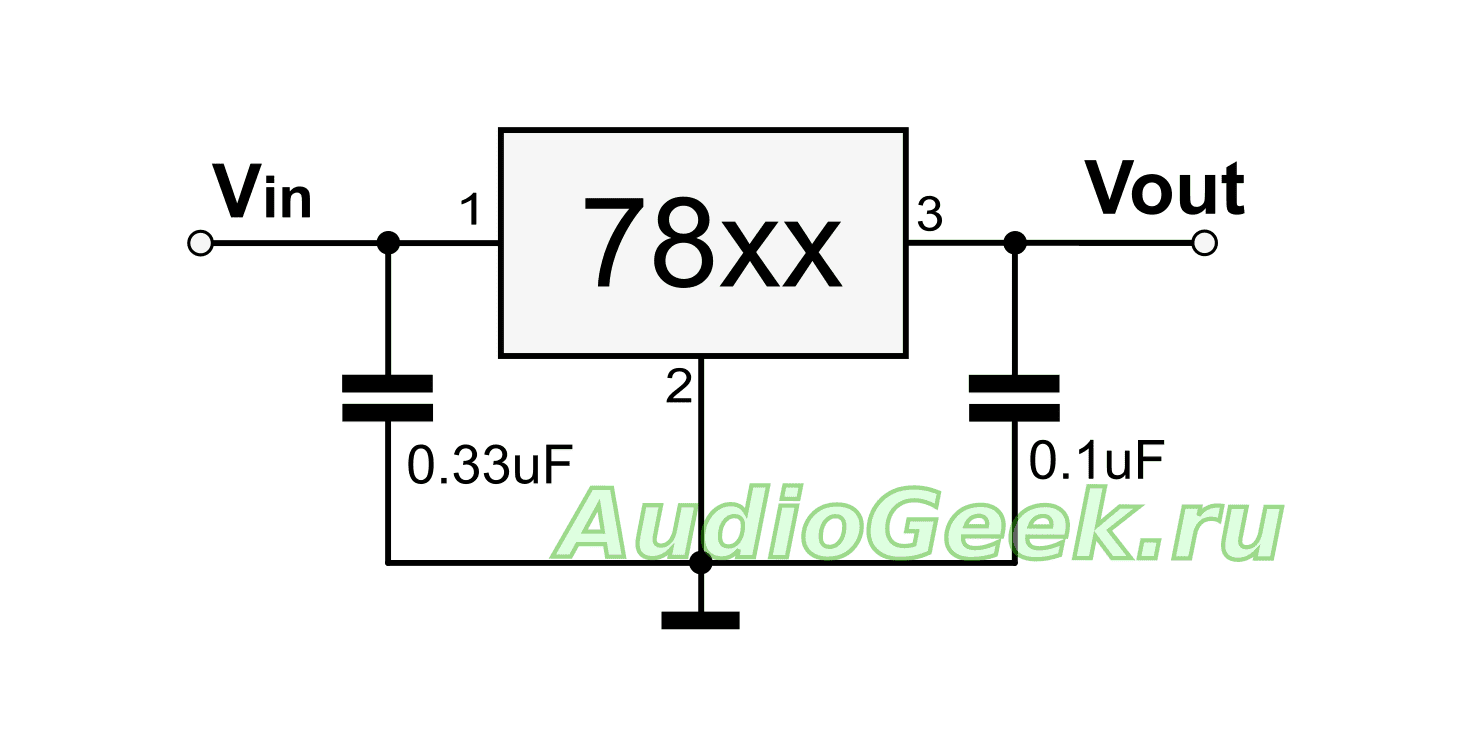

Интегральный стабилизатор напряжения в трехвыводном корпусе с фиксированным выходным напряжением

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05.
Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения,
а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А,
а если вообще без буквы, то этот прибор рассчитан на ток в 1 А.
Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Всегда старайтесь покупать стабилизаторы, да и любые детали от крупных производителей и у проверенных поставщиков.
Я лично предпочитаю STMicroelectronics.
Их отличает эмблема ST в углу.

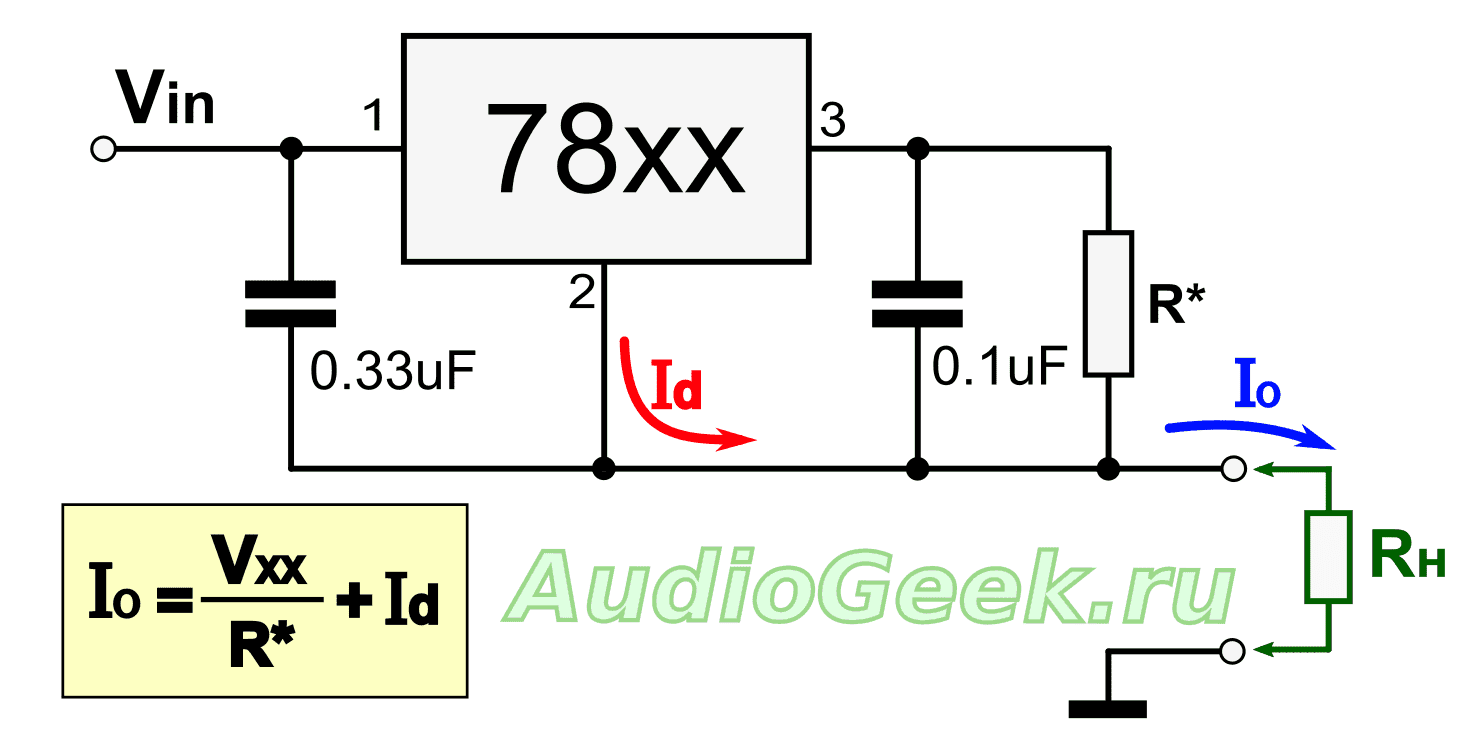

Величина тока задается резистором R*, который является нагрузкой для стабилизатора. При этом стабилизатор не заземлен.
Заземление происходит только через нагрузку Rн.
Такая схема включения вынуждает микросхему пытаться обеспечить в нагрузку заданный ток, путем регулировки напряжения на выходе.

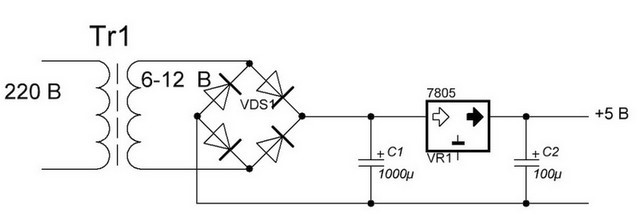

Работоспособная схема стабилизатора:

Технические данные:

Наибольший ток 1,5 А.
Интервал входного напряжения – до 40 вольт.
Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы.
В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе.
Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса.
В итоге микросхема перегреется и сработает защита, устройство отключится.
