Импульсные блоки питания – устройство и ремонт

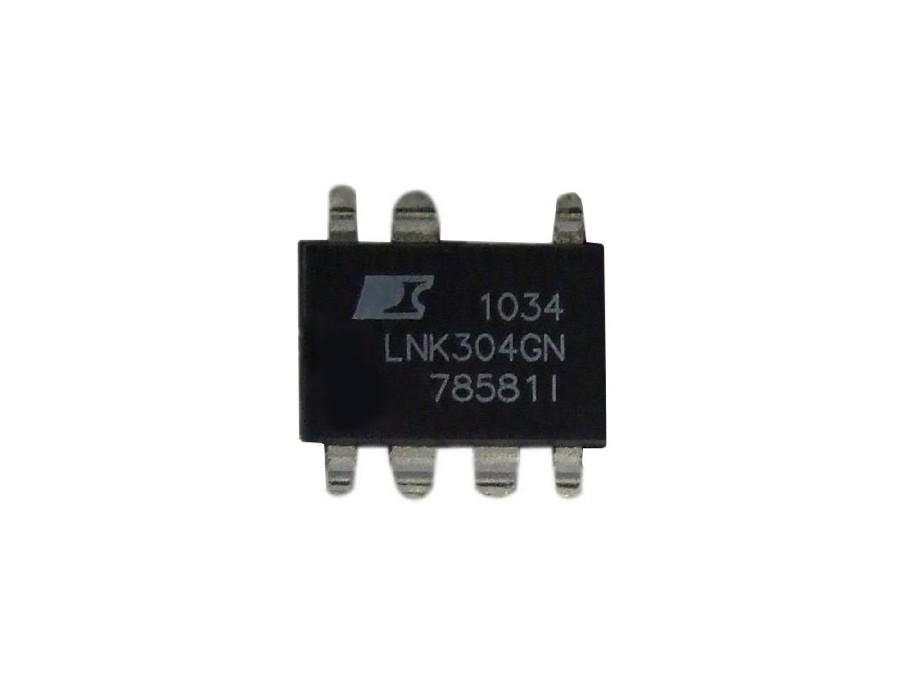

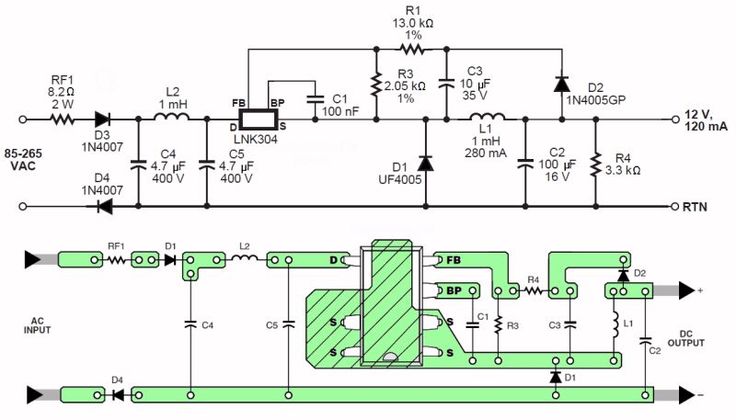

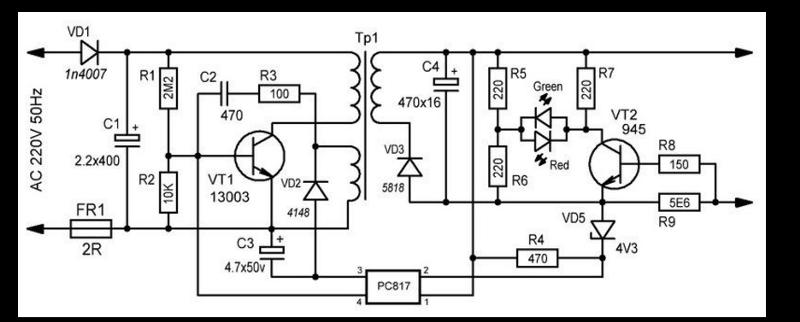

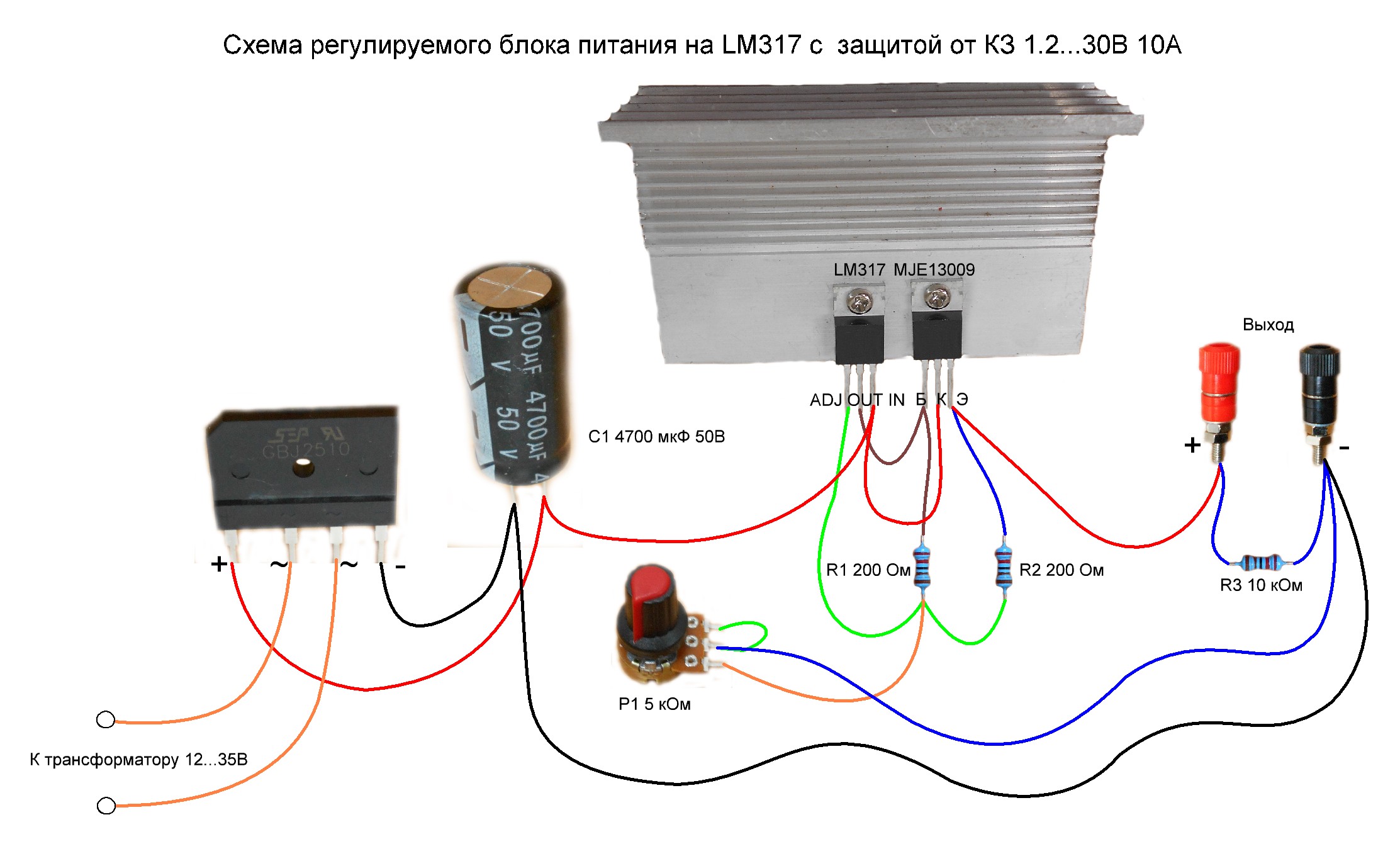

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

ак же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

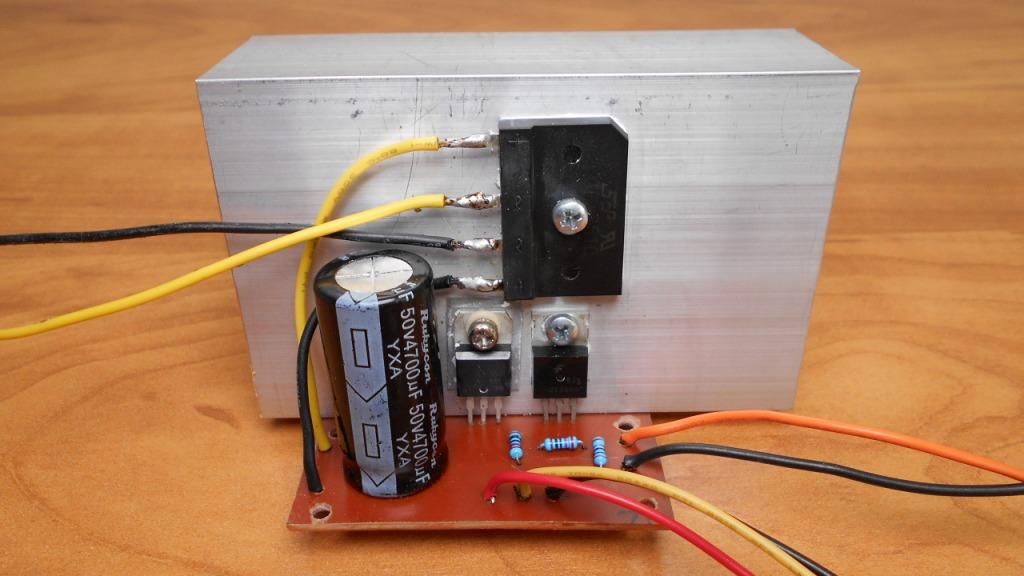

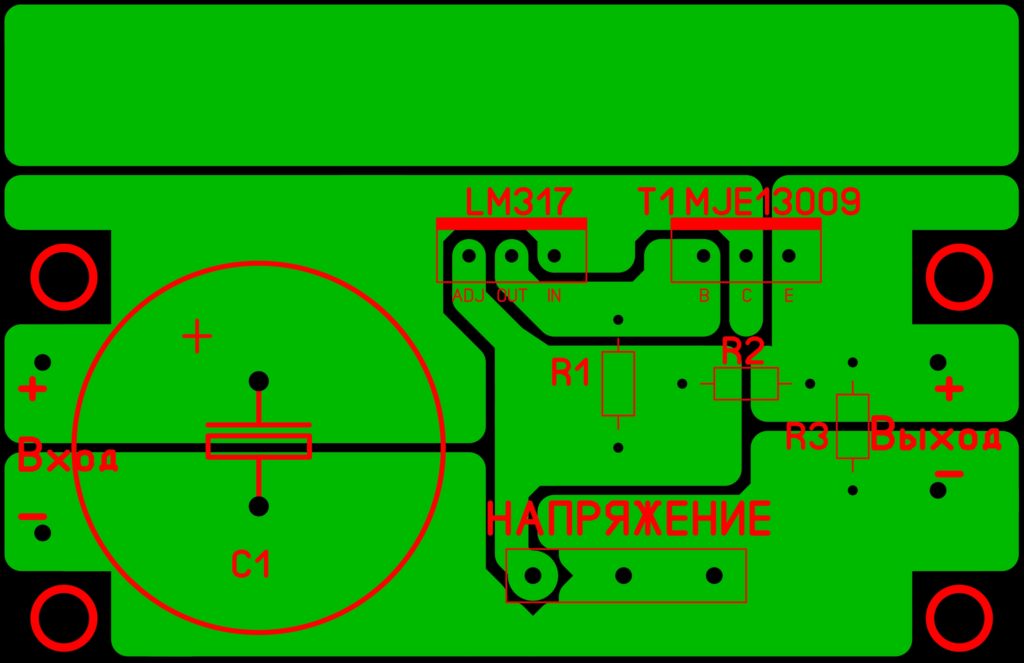

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность. Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы H4 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

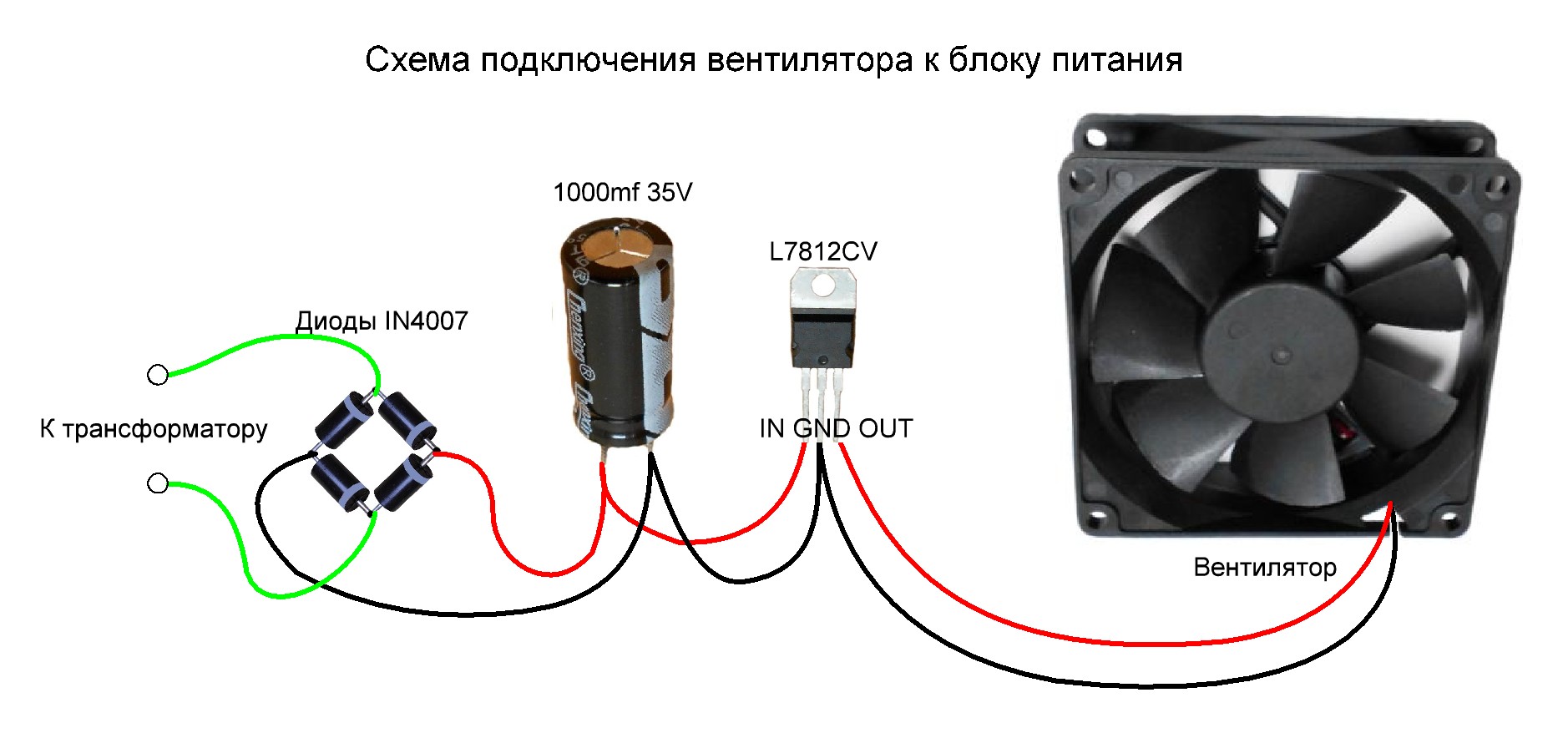

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Что будет с блоком питания при коротком замыкании? При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317
Стабилизатор напряжения LM317
Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
Конденсатор С1 4700mf 50V
Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0.25 Вт
Переменный резистор Р1 5К
Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

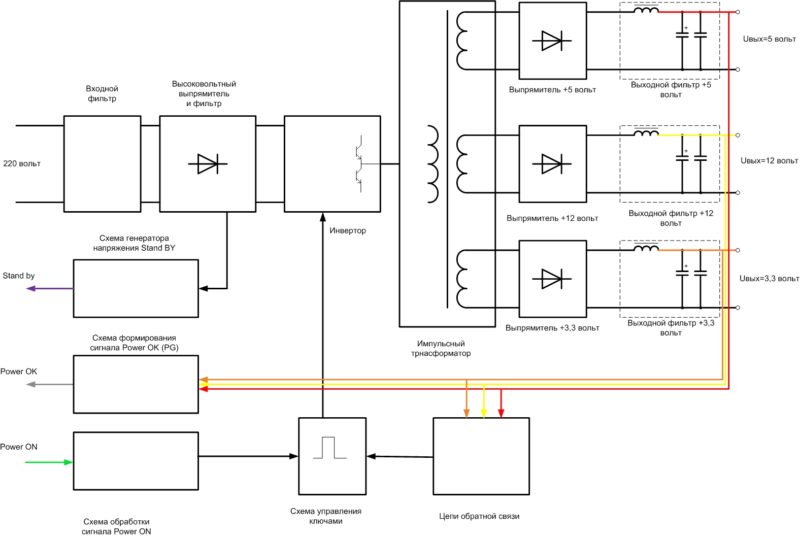

Источник блок питания на ПК

Источник блок питания на ПК (через VPN)

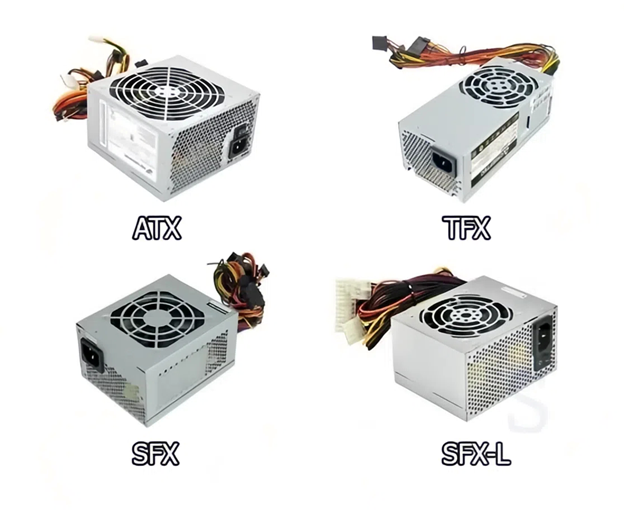

Источник Виды форм-факторов блоков питания: ATX, SFX, TFX

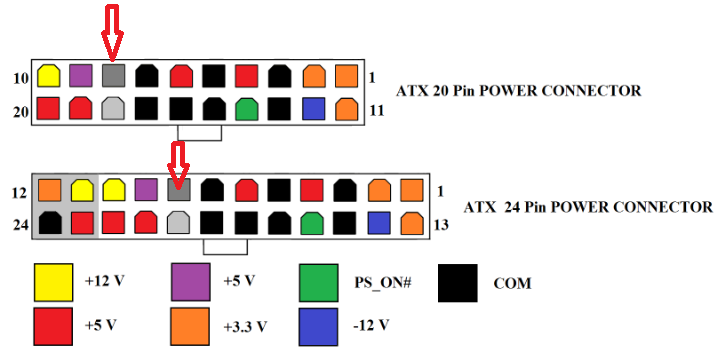

Источник Сигнал Power Good (PWR_OK) в ATX блоках питания

1. Перед тестированием желательно предварительно подсоединить нагрузку по линиям +5 VDC и +12 VDC на уровне порядка 15-20% от максимальной мощности БП (лампочку или готовый китайский тестер блоков питания).
2. Подключить БП к сети переменного тока, а затем измерить напряжение +5 вольт Standby между девятым пином (фиолетовый провод 5VSB) и землей (любой черный провод, например, 24-й GND).
   Это напряжение должно быть в пределах плюс-минус 5% (от 4.75 до 5,25 вольт). По стандарту, цепь 5V SB должна обеспечивать рабочий ток не менее 2 ампер (это нужно для обеспечения работоспособности технологии Wake on LAN).
   Напряжение 5VSB вырабатывается блоком питания всегда, когда он подключен к сети, даже при, казалось бы, выключенном компьютере.
   Если измеренный вольтаж Standby отличается от нормы, нужно искать неисправность в цепи формирования дежурного напряжения блока питания.

3. При наличии дежурки проверяют вольтаж на зеленом проводе (pin 16, сигнал PS_ON).
   Его уровень должен быть более 2 вольт до замыкания на корпус (имитация нажатия клавиши Power на корпусе компьютера) для включения БП и менее 0.8 вольт после замыкания PS_ON на землю (включения БП).
   При нажатии на кнопку включения материнской платы (замыкании PS_ON на массу) более 4-х секунд БП (подключенный к ней) должен выключаться.
   БП с замкнутым проводом PS_ON на землю будет работать постоянно.

4. На включенном БП замеряют напряжение PWR_GOOD (серый провод, pin 8). Его номинал должен быть в пределах 2,4-5 вольт.
5. При наличии сигнала PWR_GOOD проверяют рабочие напряжения с блока питания: +3,3 вольта (оранжевые провода, пины 1; 2; 12; 13), +5 вольт (красные провода, пины 4; 6; 21; 22; 23), +12 вольт (желтые провода, пины 10; 11) wires.
   После замыкания PS_ON на массу они должны быть в пределах 3,14- 3,47, 4,75-5,25, и 11,4-12,6 VDC.

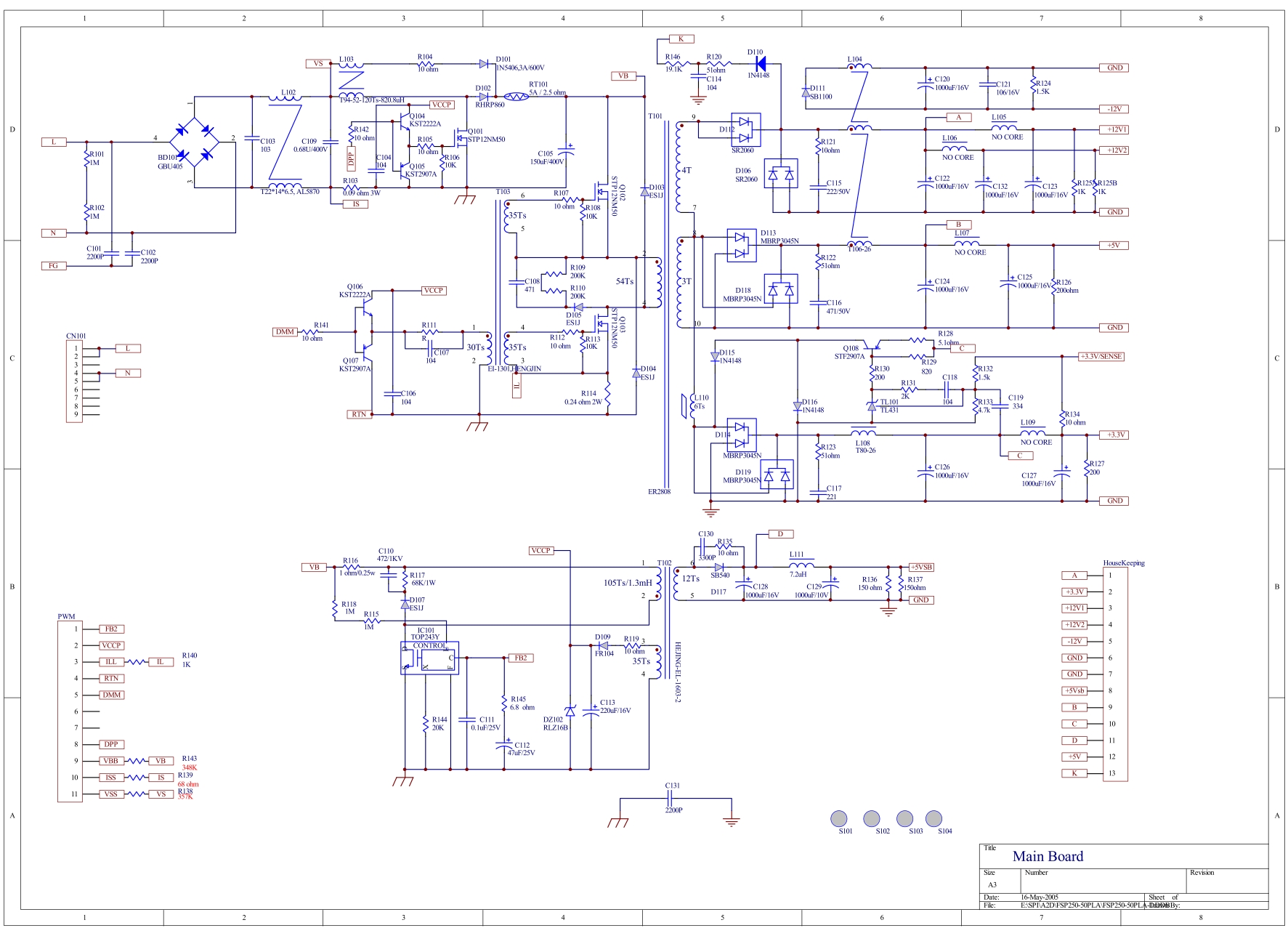

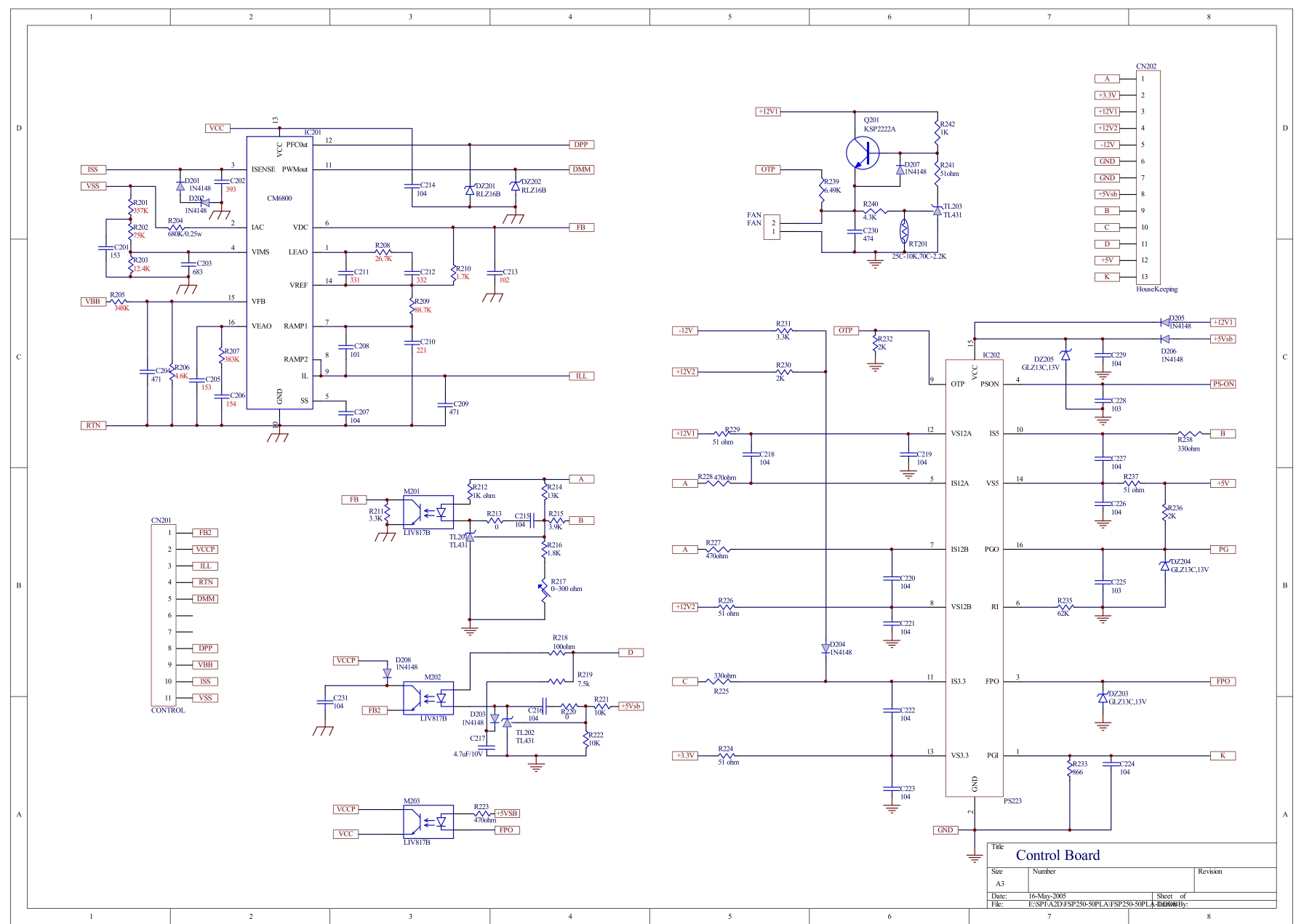

Источник Схема от блока FSP250-50PLA (через VPN)

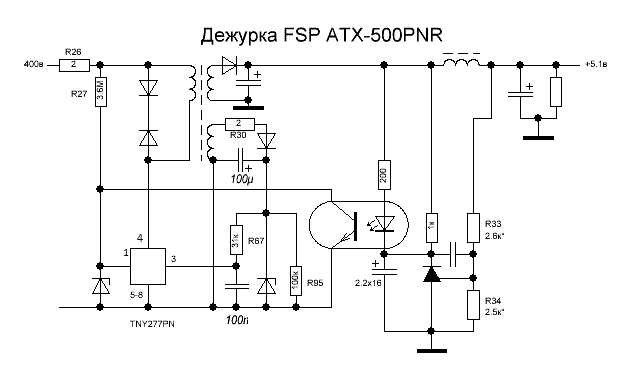

Источник Схема блока питания FSP ATX-500PNR (через VPN)
